显示设置

芝杜Realtek1619DR机型相比前代产品，显示设置菜单更为复杂，新用户面对复杂的设置选项而犯难，此贴将一一讲解显示设置菜单下各个功能的用法与推荐设置。

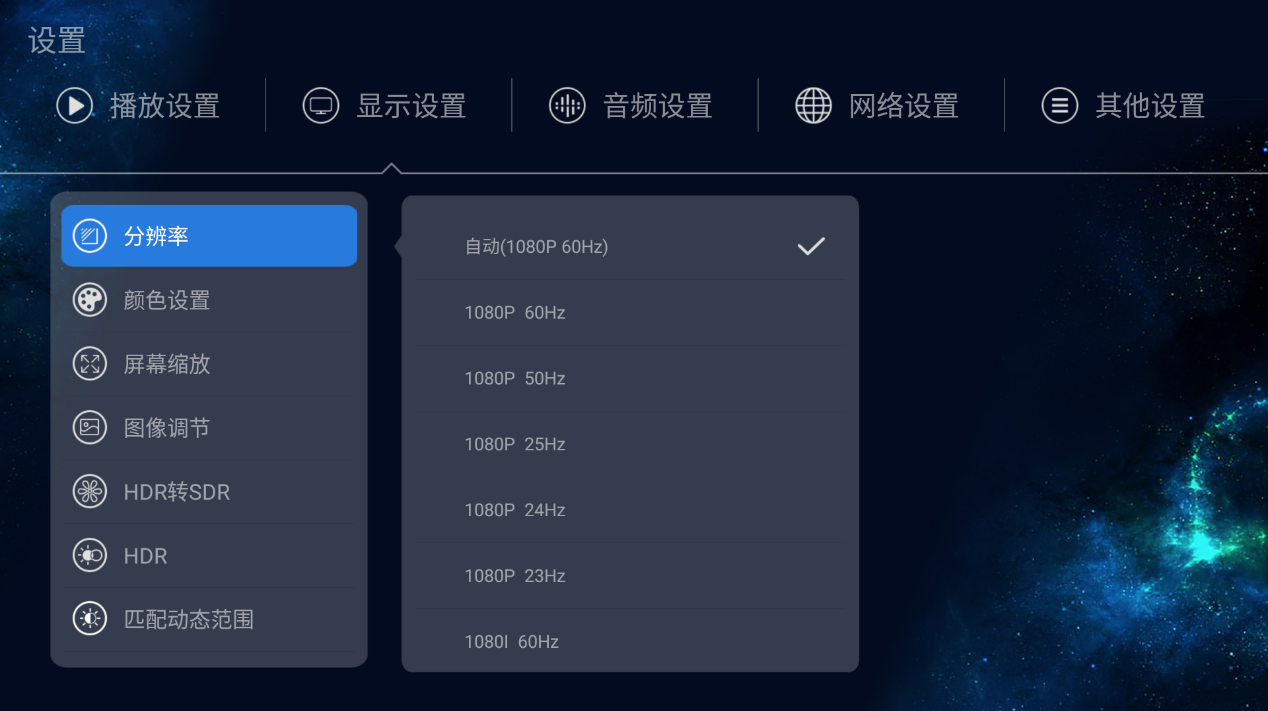

一、分辨率

分辨率选择自动或者所支持的最高分辨率。如遇黑屏说明显示设备不支持，请由高往低依次选择，直至正常显示。

4K显示设备

1080P显示设备

二、颜色设置

4K 50~60Hz：建议选择YUV420 10bit；

4K 23~30Hz：建议选择YUV444 10bit；

非4K（1080P设备）：建议选择RGB444 8bit/YUV444 8bit；

HDMI色域：三星、飞利浦、TCL OLED电视推荐：0-255，索尼、LG电视推荐：16-235，LG电视设置16-235并同时设置HDPC2.2可能会引起花屏，投影用户请尝试切换三个选项对比，哪个好用哪个

附上一张芝杜播放器色彩空间参数对照表，仅供参考

色深兼容模式：默认关，个别显示设备EDID未申明4K支持色深的可尝试打开

例如：您的电视实际支持4K 60Hz yuv420 10bit，但因为电视EDID没有明确申明，导致芝杜只能输出4K 60Hz yuv420 8bit，这种情况下就可以打开色深兼容模式，让播放器强制输出4K 60Hz yuv420 10bit给电视。

HDMI信号格式：默认即可

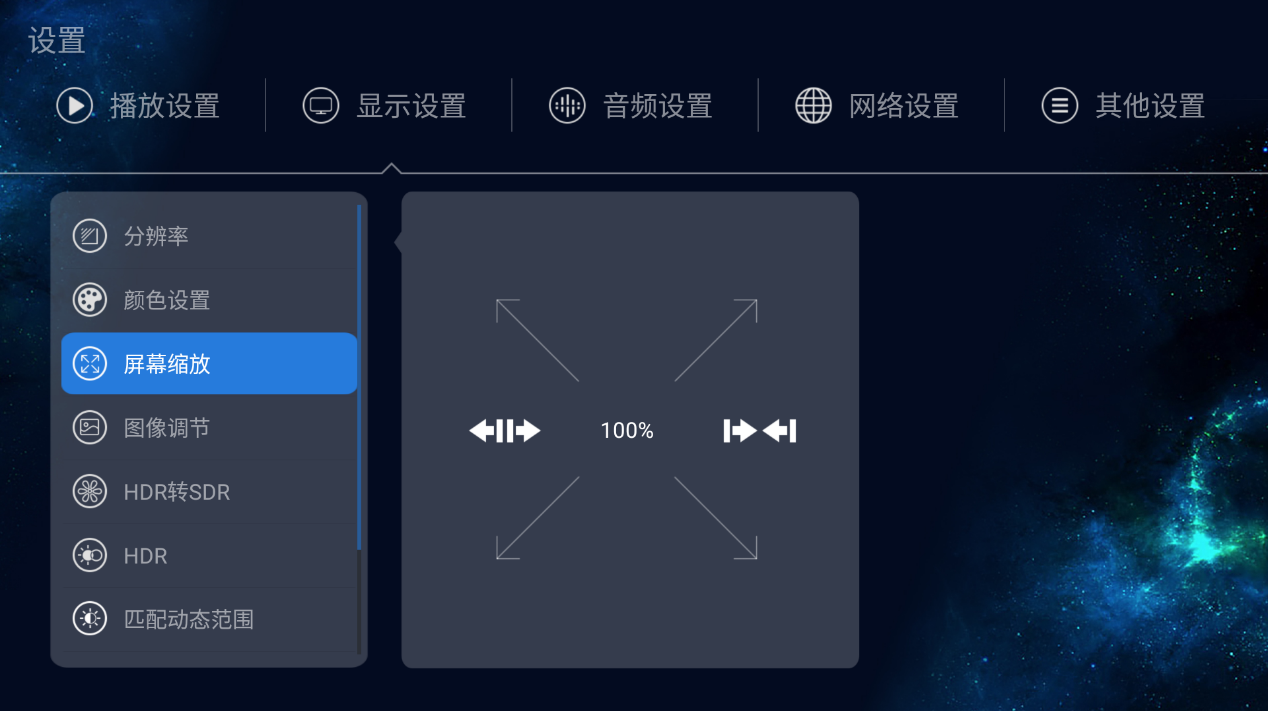

三、屏幕缩放

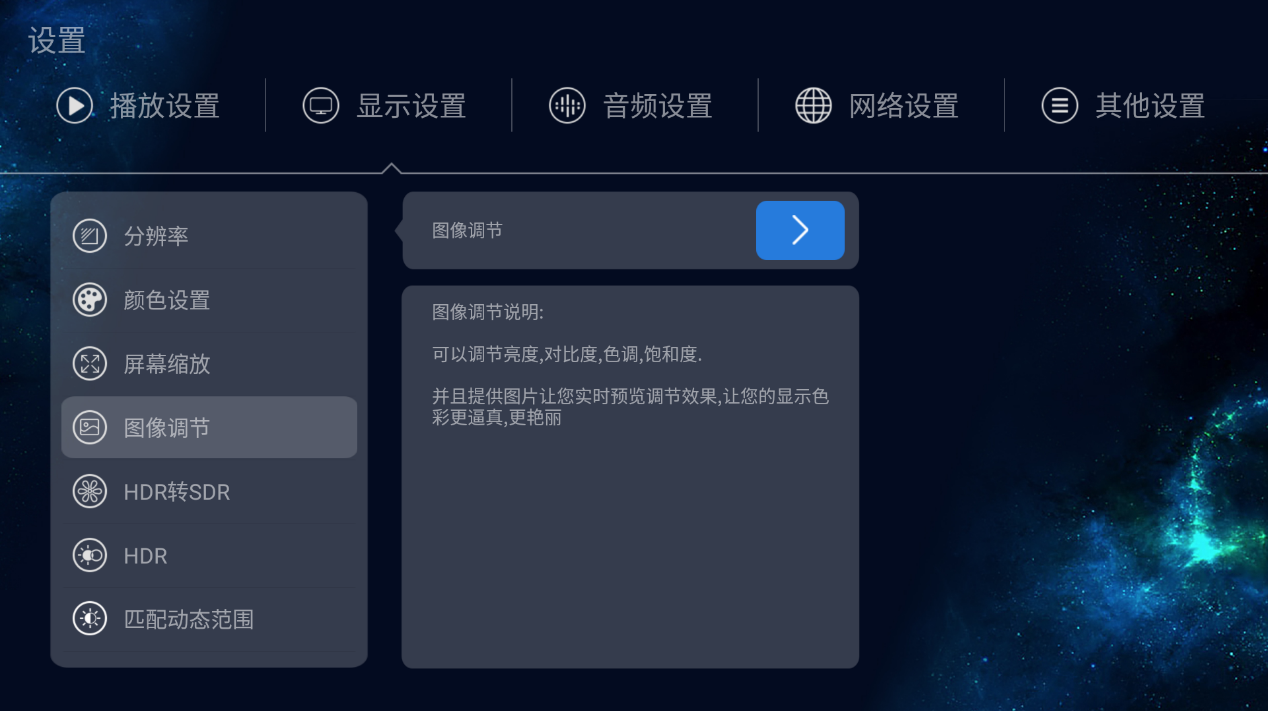

四、图像调节

如图所示，如果想尝试调节请在播放影片时按遥控器菜单键 - 高级设置 - 呼出图像参数菜单进行调节。

温馨提示：

1、当连接HDR/DV显示设备此选项保存默认即可

2、当连接SDR显示设备，HDR设置杜比视界VS10引擎输出时，如图像有些发白过曝，可以将亮度调低至29左右，其他参数保存默认

注意：DV输出模式低版本固件调节此选项可能会引起花屏。高版本固件已修改当DV输出时不调用此功能!!!

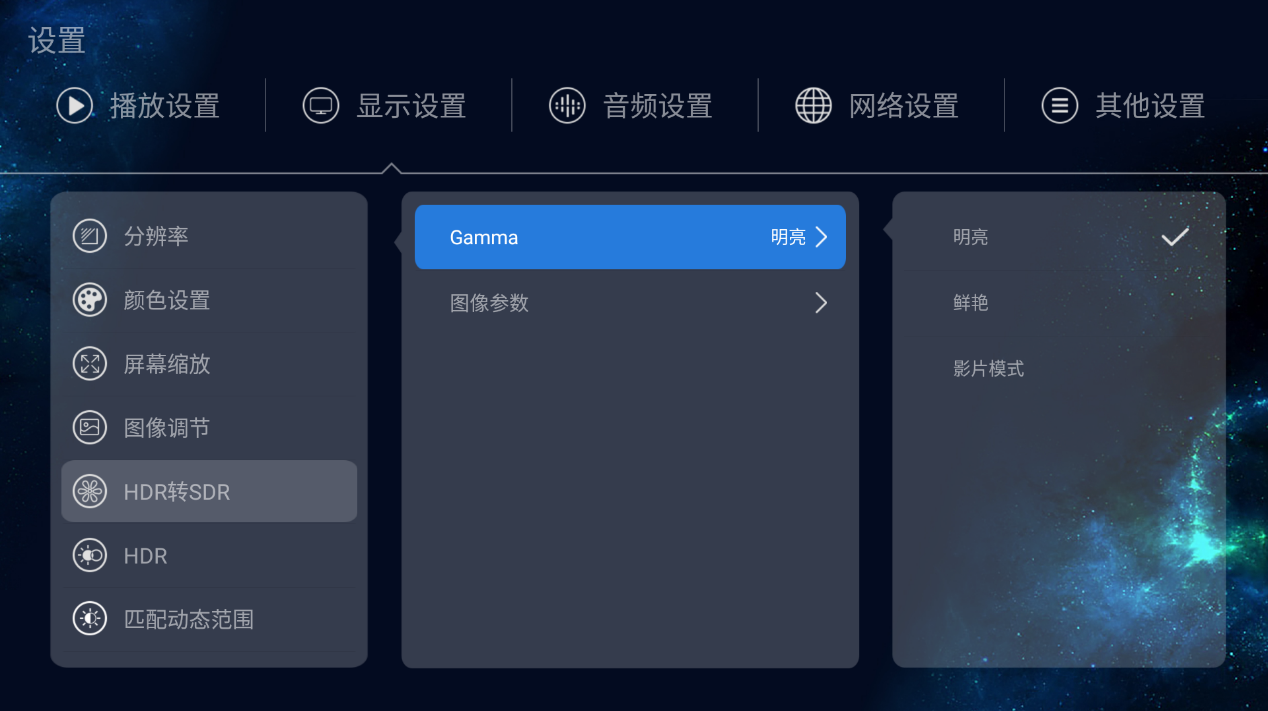

五、HDR转SDR

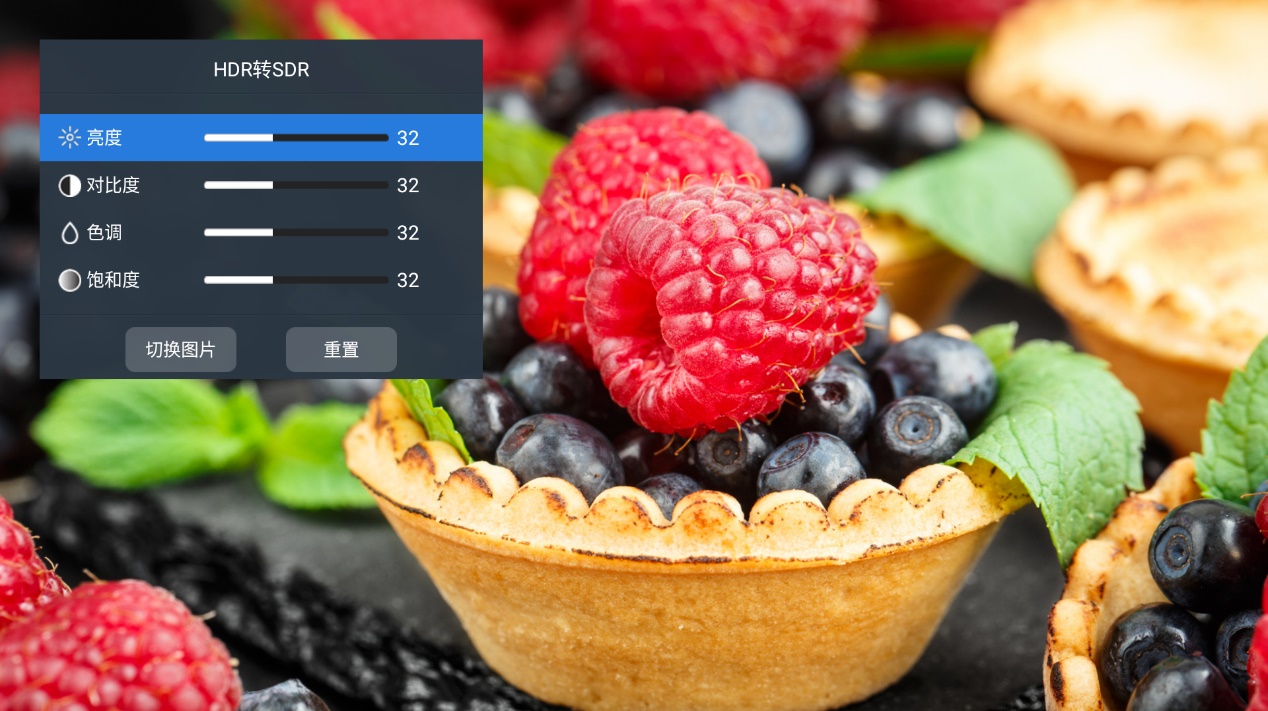

此选项SDR显示设备播放HDR片源转SDR时，HDR设置SDR Rec:.709与SDR Rec:.2020时生效，选项内有三组Gamma可选，另外芝杜为HDR转SDR做了独立的图像参数调节选项。

注意：HDR DV显示设备无需设置，保持默认即可

六、HDR

映射HDR10：开启此选项强制点亮电视HDR，播放所有影片强制输出HDR10；

最高SDR Rec:.709：开启此选项HDR有损转SDR/BT709；

最高SDR Rec:.2020（仅支持BT2020的显示设备才会显示此选项）：开启此选项HDR无损转SDR/BT2020；

杜比视界LLDV（只有当电视支持LLDV时，此选项才有效）：开启此选项全局点亮电视DV，播放所有影片强制DV输出；

杜比视界VS10引擎：根据显示设备能力输出DV转HDR或HDR转SDR；

自动：机器根据片源与显示设备输出能力自动选择输出模式。

示例1：DV电视HDR设置界面，推荐选择自动。

示例2：支持HDR显示设备的HDR设置界面，推荐选择自动或杜比视界VS10引擎针对DV、HDR生效

示例3：1080P显示设备，推荐选择杜比视界VS引擎 针对HDR、DV生效。4K不支持HDR设备推荐可对比选择杜比视界VS引擎 针对HDR、DV生效与最高SDR Rec.2020

注意：如选择全局杜比视界VS10引擎UI会发白，这是因为UI没有DV层信息，属于正常现象

七、杜比视界兼容模式

DV电视大致分标准DV与LLDV两种模式

此选项默认LLDV优先，如果您的电视支持标准DV请选Standard mode优先

关于Stabdard Mode DV(TV LED) & LLDV(Player LED)区别

Stabdard Mode DV(TV LED) ：电视端展开杜比视界 RGB 8bit

TVLED是杜比的标准模式，在这个模式下会DV数据使用8Bit RGB的HDMI通道发送双流信号，并由电视端处理成12Bit BT2020，再抖动或丢弃2位显示在10位面板上。

应该是在HDMI 1.4带宽不够，为了在电视上显示DV 30FPS定的标准，就一直延续下来了

LLDV(Player LED)：播放器端展开杜比视界 YUV422 12bit

LLDV是SONY与杜比谈判的产物，在HDMI 2.0时带宽足够了，用2160P 422 12Bit传输DV数据足矣，而且这种模式是在播放端完全展开数据

杜比视界模式播放端画质调节几乎全部锁定不可调，差异全在显示端，其次杜比视界能在不同显示设备上尽可能呈现统一的色准画质，也就是导演希望您看见的画质，而高端显示设备优势在于对杜比视界有更高的适应性与亮度映射。

很多刚接触杜比视界的用户可能会觉的杜比视界又暗又黄，其实这才是看电影的标准色温值。

杜比视界兼容模式应该如何选择？

Stabdard Mode与LLDV模式根据电视支持选择，如果电视两个都支持推荐选Stabdard Mode（TV LED）

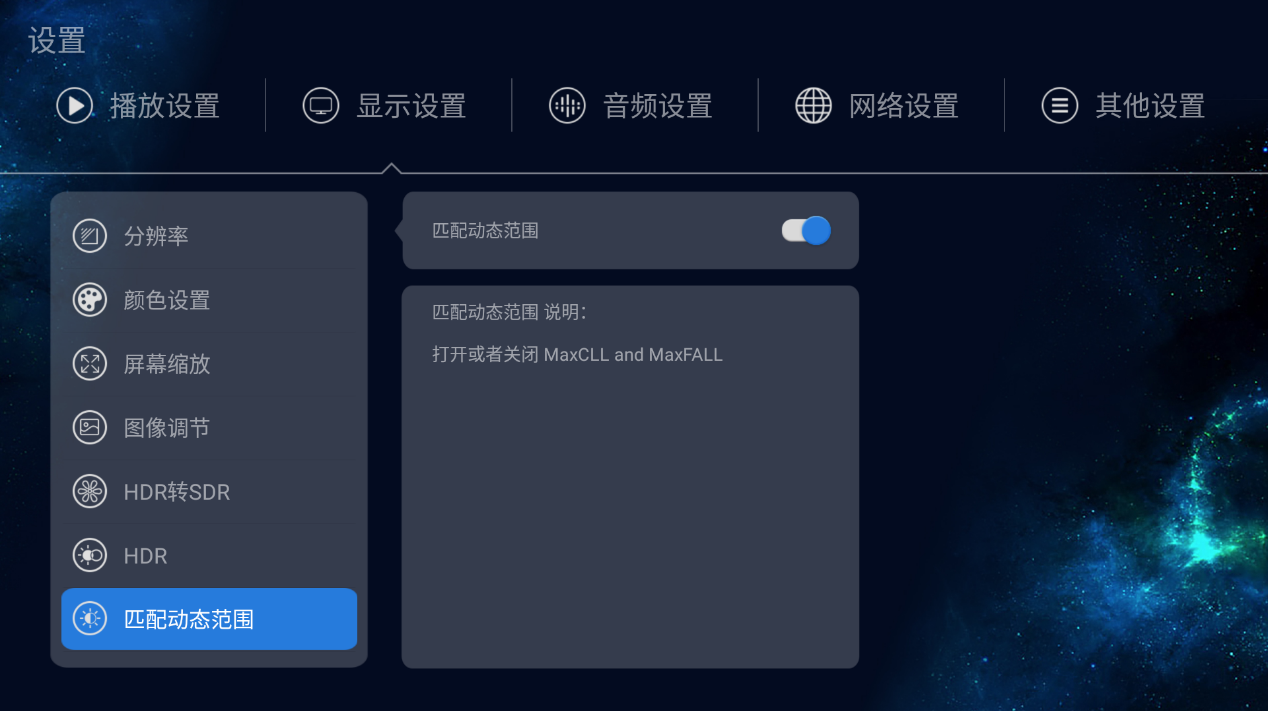

八、匹配动态范围

匹配动态范围针对HDR生效，HDR10每一帧的亮度不一样，播放器动态显示HDR每一帧亮度。

MaxCLL全称：Maximum Content Light Level - 内容亮度的最大值

MaxFALL全称：Maximum Frame Average Light Level - 帧平均亮度的最大值

MaxCLL是HDR影片最高的像素亮度值，MaxFALL是HDR影片各帧画面的最高平均亮度值，两个参数就是告诉显示设备当前影片最高亮度与平均亮度是多少。

开启：播放HDR片源该亮的时候亮，该暗的时候暗（默认开启）

关闭：显示设备会默认一个自己认为合适的亮度

温馨提示：当芝杜HDR模式输出显示设备遇到图像频繁明暗变化，可能您的显示设备不支持HDR动态元数据，请关闭此选项!!!

九、自定义EDID

此功能旨在解决某些连接链路无法正常获取显示设备EDID，非专业人员请勿先使用此功能。如操作不当，会导致播放器无法正常输出，请谨慎操作！

温馨提示：SDR显示设备不推荐开启次功能!!!

自定义EDID选项右侧上方显示为当前连接显示设备的EDID信息

开启自定义EDID并勾选第一 、二项：可以让芝杜强制输出LLDV给仅支持HDR10的显示设备

开启自定义EDID并勾选第三项：可以让芝杜强制输出HDR10+给仅支持HDR10的显示设备

注意：芝杜强制输出DV与HDR10+，画质完全看显示设备的显示能力!!!

十、画幅比例

RTD1619DR产品v6.3.66更新功能，支持2.35:1、21:9、1.85:1比例遮幅

例如：2.35:1画幅比例幕布的用户只需要在显示设置中画幅比例，选择遮幅，切换到所需要显示的画幅比例：如2.35:1，在播放任何影片时，都将统一遮幅为2.35:1画面输出。

显示模式

压缩：UI按比例设置压缩显示，视频播放按比例设置遮幅显示

遮幅：UI与视频播放均按比例设置遮幅显示

压缩(GUI)：仅UI按比例设置压缩显示，视频正常显示

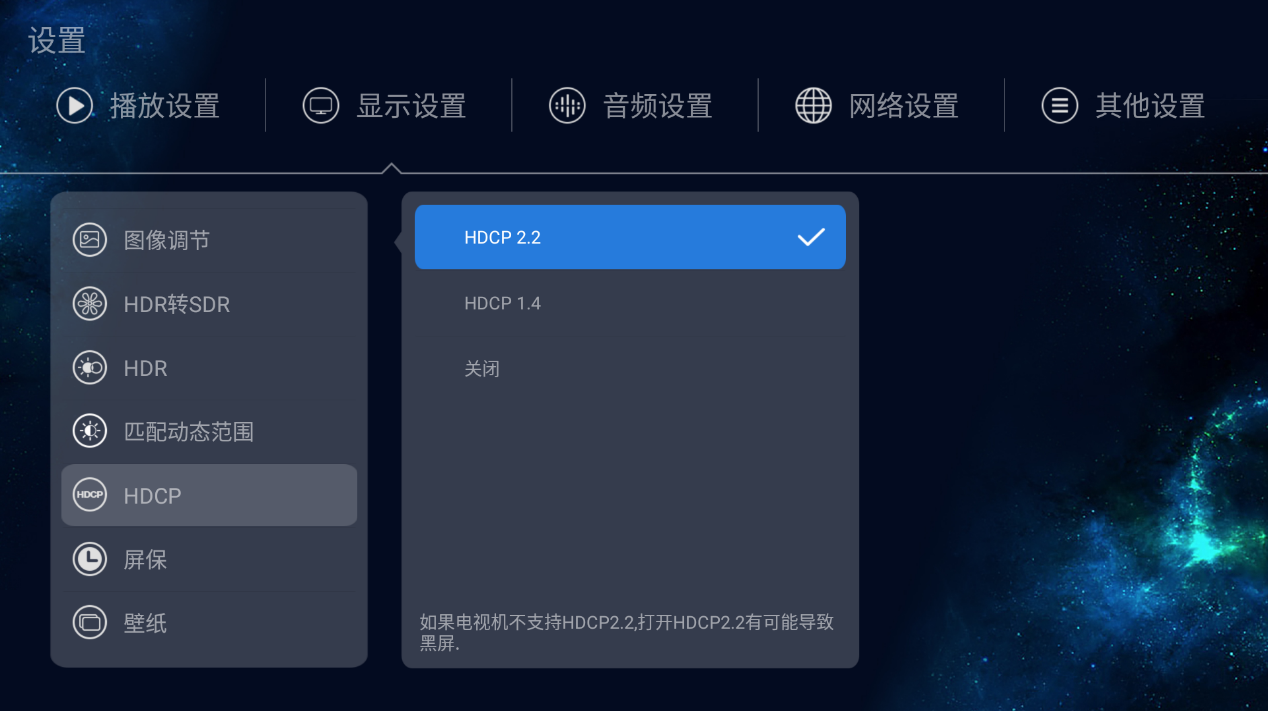

十一、HDCP

HDCP全称为High-Bandwidth Digital Content Protection，中文为高清数字内容保护，是由英特尔公司所发展，用以确保数字化的视频与声音数据在通过DVI或HDMI接口发送时不至于遭到非法拷贝。

芝杜Realtek1619DR产品全部带DRM Widevine L1认证授权，国外很多流媒体软件需要开启才能观看高清视频，不然会绿屏花屏

注意：此功能需连接的显示设备与功放支持，如果出现闪屏请选择HDCP 1.4或者关闭。

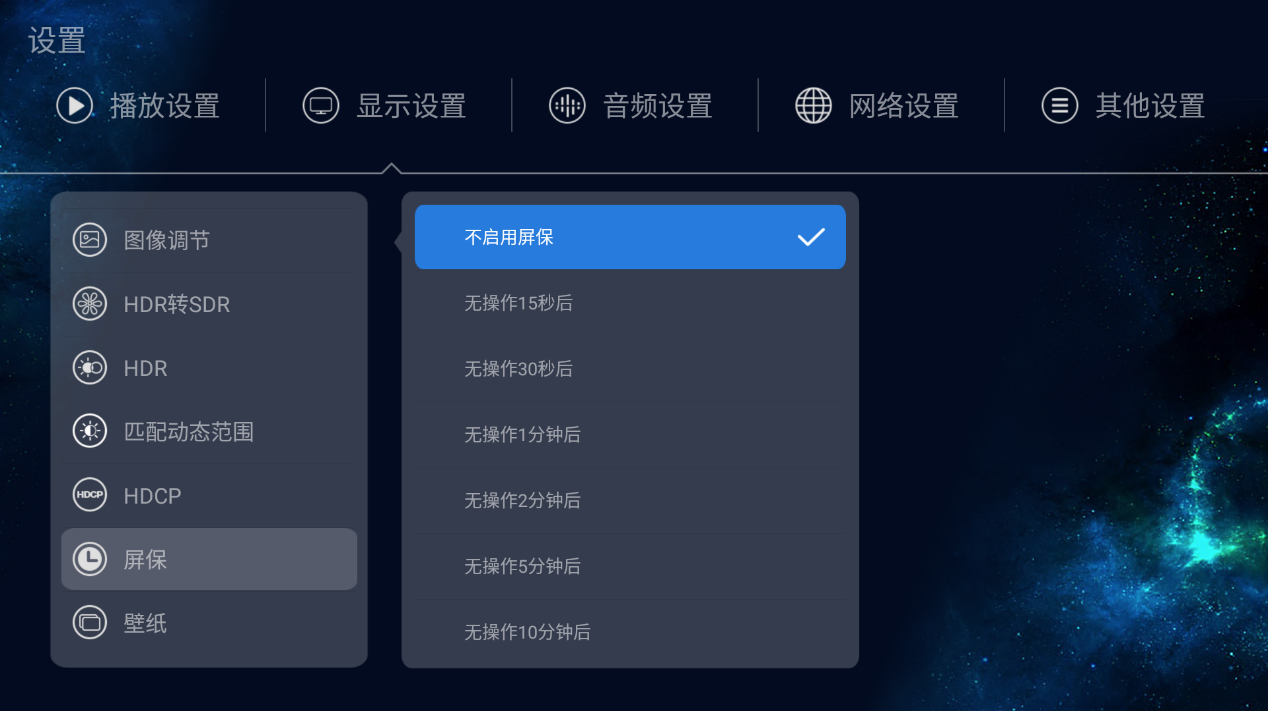

十二、屏保

无操作自动启动图片幻灯片，后期固件会支持自定义图片，让屏保不再单调。

图片浏览器与自定义屏保联动教程：图片浏览器使用与自定义屏保教程

十三、壁纸

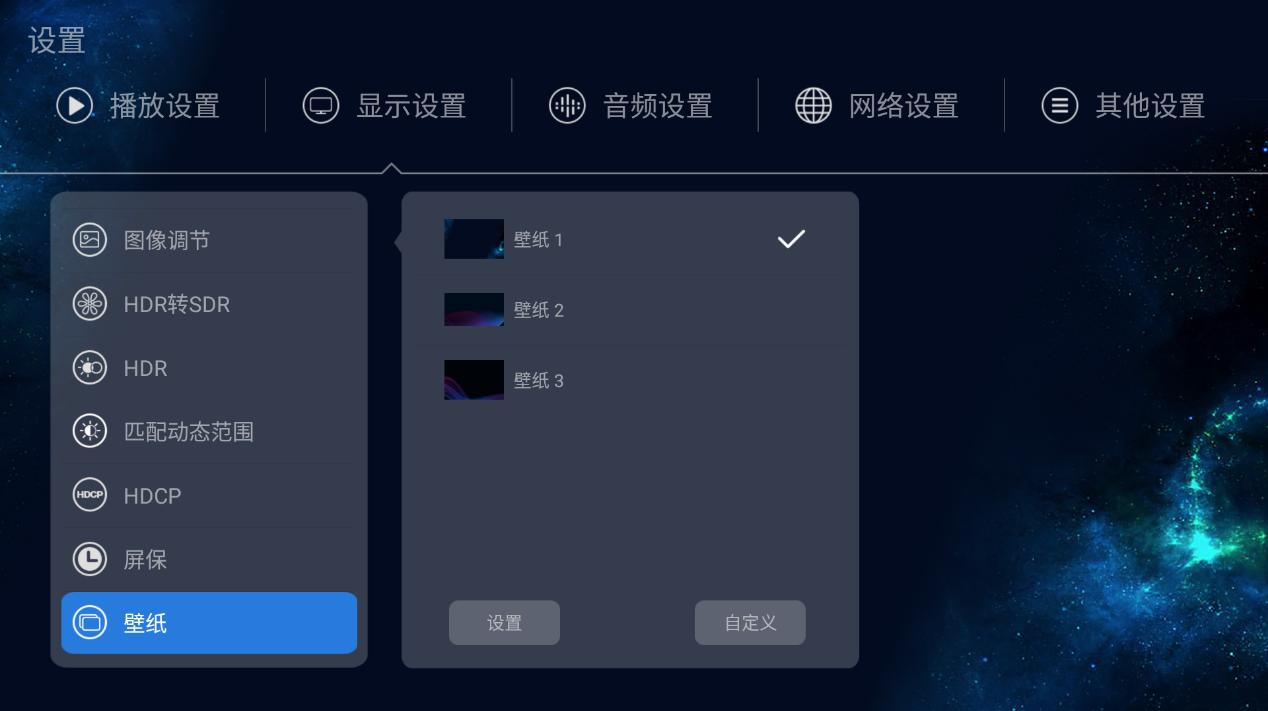

系统自带三张壁纸可供用户选择，另外也可以自定义壁纸。

自定义壁纸设置教程：芝杜播放器自定义壁纸教程

注意：芝杜中高端机型X20、X20PRO、Z1000、UHD2000、Z1000PRO、UHD3000因UI不同，没有更换壁纸功能，如需自定义UI请参考下列教程

芝杜播放器UI美化包制作教程

芝杜播放器自定义UI美化包更换教程
